Все головные устройства автомобилей skoda — mib 1, mib 2, mib 2.5

Справочная информация о головных устройствах Шкода
Модели, поколения, характеристики, документация


В данной статье я постараюсь рассказать подробно о всех штатных головных устройствах, которые ставились и ставятся на автомобили Skoda. Данная статья-справочник будет постоянно обновляться, поэтому если заметите какую-то ошибку или несоответствие — пишите в комментариях, обязательно поправим. К большому сожалению подробной информации на эту тему в интернете практически нет. Поэтому все материалы были добыты с большим трудом. Соответственно огромная просьба, при копировании данной статьи или ее частей указывайте ее источник.

Основная информация

Безусловно инженеры Skoda позаимствовали техническое обеспечение и интерфейс у головной компании Volkswagen, тем самым в качестве начинки и программного обеспечения, штатные головные устройства Skoda не сильно отличаются от ГУ Audi, Volkswagen, Seat и Porsche. Отличия идут в основном в интерфейсном плане и некоторых дизайнерских моментах, а также в производителях самих ГУ. Отличия в техническом обеспечении также имеются, но незначительные. О них мы обязательно поговорим чуть позже.

С 1991 года по нынешний день автомобили марки Skoda комплектуются такими головными устройствами, как Blues, Swing, Bolero, Amundsen и Columbus. Данные ГУ различаются как своим функционалом, размерами, так и дизайном. Далее разберем каждое из головных устройств Skoda более подробно и расскажем какие ГУ в какие модели (платформы) устанавливались.

1. Blues

Головные устройства Blues — ГУ начального уровня, которые представляют собой простую аудиосистему с достаточно ограниченным набором функции. В настоящее время Blues практически утратил свою актуальность и увидеть его в автомобилях хоть и можно, но крайне редко.

1.1. Blues старого образца (платформы PQ35/PQ25)

Blues старого образца устанавливался в автомобили платформ PQ35/PQ25, имел небольшой ч.б. дисплей для вывода информации, поддержку радио, CD/MP3, а также удобную полочку для документов.

Руководство по эксплуатации Blues старого образца (PQ25)
Руководство по эксплуатации Blues старого образца (PQ35)


Характеристики Blues старого образца
(платформа PQ35/PQ25):

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Octavia Tour A4 (1U)
Skoda Octavia A5 (1Z)
Skoda Yeti (5L)

Экран​

ЧБ дисплей

Радио​

FM, AM

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ35/PQ25

Поддержка Bluetooth​

Нет​

Поддержка карт памяти​

Нет​

Поддержка парктроников​

Нет​

Управление системами авто​

Нет​

Поддержка вывода климатической информации​

Нет​

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Нет​

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

1.2. Blues для платформы MQB (1 Поколение — MIB 1)

Blues первого поколения практически ничем не отличается от Swing первого поколения, кроме отсутствия поддержки CD/MP3 и SD-картридера. Начиная с платформы MQB, все головные устройства перетерпели некоторые изменения, как в дизайне, так и в функционале. Эти устройства, по аналогии с автомобилями, теперь строятся на модульной инфотейнмент платформе MIB. Также появилась клавиша CAR, c помощью которой можно перейти в меню управления параметрами и системами авто

Руководство по эксплуатации Blues для платформы MQB


Характеристики Blues первого поколения
для платформы MQB

Устанавливался на​

Skoda Octavia A7 (5E)

Экран​

Монохромный матовый TFT дисплей разрешением 310 x 70

Радио​

FM, AM

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Нет​

Платформа​

MQB

Поддержка Bluetooth​

Нет​

Поддержка карт памяти​

Нет​

Поддержка парктроников​

Нет​

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Нет​

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Нет​

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

1.3. Blues для платформ PQ25/PQ26

Blues второго поколения устанавливается на авто платформы PQ25/PQ26 и имеет измененный внешний вид, поддержку карт памяти SD, а также входы AUX и USB.

Руководство по эксплуатации Blues для платформ PQ25/PQ26


Характеристики Blues второго поколения
для платформы PQ25/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)

Экран​

Монохромный глянцевый мини дисплей

Радио​

FM, AM

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ26

Поддержка Bluetooth​

Нет​

Поддержка карт памяти​

Есть

Поддержка парктроников​

Нет​

Управление системами авто​

Нет​

Поддержка вывода климатической информации​

Нет​

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2. Swing

Не смотря на то, что начальным ГУ на Шкодах долгое время был Blues, сейчас оно уже не устанавливается, и базовым стал Swing. Данное ГУ имеет достаточно ограниченный функционал, в который обычно входят:

  • FM/АМ радио
  • Проигрыватель CD/MP3 (в некоторых моделях)
  • Визуализация ассистента парковки
  • Bluetooth (в некоторых моделях)
  • Поддержка USB, AUX (в некоторых моделях)
  • Поддержка камеры заднего вида (в последних модификациях MIB 2/2.5)

Обычно Swing устанавливается в автомобилях в минимальной или средне-минимальной комплектациях. Головные устройства Swing имеют несколько поколений:

2.1. Swing старого образца (платформы PQ25/PQ35/PQ46)

Данное ГУ не позволяет подключить такие функции как камеру заднего вида, вывод информационной информации на экран, нет возможности навигации, просмотра фото и видео. Хотя звуковой процессор на этом устройстве стоит довольно приличный, и звук в автомобилях с этим ГУ будет гораздо лучше чем у большинства универсальных 1DIN магнитол.

Руководство по эксплуатации Swing для платформ PQ25/PQ35/PQ46


Характеристики Swing старого образца
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Монохромный матовый дисплей с разрешением 302 x 45 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ35/PQ25

Поддержка Bluetooth​

Нет, но возможно дооснащение

Поддержка карт памяти​

Нет​

Поддержка парктроников​

Есть

Управление системами авто​

Нет​

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть (но не во всех версиях, возможно дооснащение)

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2.2. Swing для платформы MQB/PQ26 (1 поколение — MIB 1)

Начиная с платформы MQB Swing перетерпел некоторые изменения, как в дизайне, так и в функционале. Эти устройства, по аналогии с автомобилями, теперь строятся на модульной инфотейнмент платформе MIB. Появилась поддержка новой платформы MQB и SD-картридер. Также появилась клавиша CAR, c помощью которой можно перейти в меню управления параметрами и системами авто.

Руководство по эксплуатации Swing для платформы MQB (1 поколение — MIB 1)


Характеристики Swing MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Монохромный матовый TFT дисплей
с разрешением 310 x 70 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Наличие функции зависит от модификации устройства

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2.2. Swing для платформы MQB/PQ26 (2 поколение — MIB 2)

Во втором поколении Swing для новых авто помимо платформы MQB появилась поддержка платформы PQ26. Также из нововведений — это цветной сенсорный экран, возможность подключить камеру заднего вида (в некоторых моделях). Правда без нюансов не обошлось — от поддержки CD привода решили отказаться — зато экран стал больше.

Руководство по эксплуатации Swing для платформы MQB (2 поколение — MIB 2)


Характеристики Swing MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный матовый дисплей с разрешением 400 x 240 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Наличие функции зависит от модификации устройства

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2.3. Swing для платформы MQB/PQ26 (3 поколение — MIB 2.5)

Третье поколение (или, как его называют поколение 2.5) Swing по сравнению с предыдущим поколением получила больший дисплей и иное оформление передней панели — с большим количеством чёрного глянца. Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.

Руководство по эксплуатации Swing для платформы MQB (3 поколение — MIB 2.5)


Характеристики Swing MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей с разрешением 400 x 240 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Наличие функции зависит от модификации устройства

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3. Bolero

Следующее головное устройство, которое является более функциональным чем Swing, называется Bolero. Оно также имеет несколько поколений и ставится также на все автомобили Skoda, в зависимости от выбранной комплектации. Bolero является одним из самых часто устанавливаемых головных устройств.

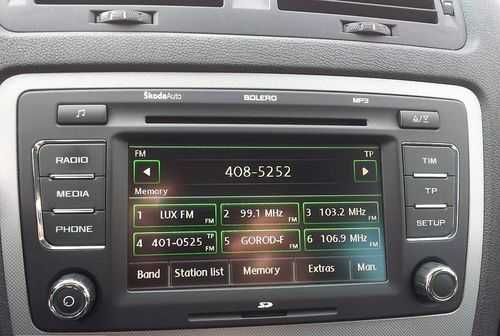

3.1. Bolero старого образца (платформы PQ25/PQ35/PQ46)

Головное устройство Bolero старого образца устанавливалось на автомобили Skoda платформы PQ25/PQ35/PQ46. Данное ГУ имело большой сенсорный цветной экран, возможность подключения камеры заднего вида, поддержку SD, MP3, AUX и большее количество функций, в отличие от Swing старого образца.

Руководство по эксплуатации Bolero старого образца


Характеристики Bolero старого образца
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 6.5 дюймов 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3.2. Bolero для платформы MQB/PQ26 (1 поколение — MIB 1)

Начиная с моделей платформы MQB, Bolero немного видоизменилось и приобрело новый функционал, среди которого возможность подключение усилителя и динамиков Canton, а также появилась кнопка Voice — для перехода в режим голосового управления и кнопка Sound — для перехода в меню настройки звука.

Также данное ГУ — первое в линейке, которое не является монолитным устройством, а состоит из экрана и самого головного устройства, которое устанавливается в перчаточный ящик, в соответствующее посадочное место.

Руководство по эксплуатации Bolero первого поколения (MIB1)


Характеристики Bolero MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный дисплей 5.8 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Наличие функции зависит от модификации устройства

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3.3. Bolero для платформы MQB/PQ26 (2 поколение — MIB 2)

Второе поколение Bolero (или MIB2) может похвастаться улучшенным размером и разрешением экрана (6.5; 800х480), звук стал лучше и чище, появилась возможность активировать MirrorLink.

Руководство по эксплуатации Bolero второго поколения (MIB2)


Характеристики Bolero MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)

Экран​

Цветной сенсорный дисплей 6.5 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3.4. Bolero для платформы MQB/PQ26 (3 поколение — MIB 2.5)

В третьем поколении Bolero (также называется mib 2.5), инженеры Skoda полностью переработали внешний вид. Теперь вместо боковых физических кнопок, появилась одна большая сенсорная глянцевая стеклянная панель. Экран стал намного больше и четче. Панель имеет антибликовое покрытие и защищена стеклом Gorilla Glass. Также ГУ было лишено CD привода и претерпело изменение графики, которая стала более «шустрой», был улучшен звук, добавлена поддержка Apple Carplay, просмотр изображений, а также сенсоры приближения на дисплее. Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.


Характеристики Bolero MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей 8.0 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

4. Amundsen

Amundsen — это название головных устройств, которые являются следующие по классу в линейке ГУ Skoda. Amundsen по функционалу это то же Bolero, только с поддержкой навигации и возможностью подключения камеры заднего вида в устройствах старого образца..

4.1. Amundsen старого образца (платформы PQ25/PQ35/PQ46)

Старая платформа PQ25/PQ35/PQ46 могла похвастаться ГУ Amundsen с цветным дисплеем, поддержкой CD, SD, bluetooth (чего в Bolero для этой платформы не было). Есть и подводные камни, такие как отсутствие CD чейнджера на несколько дисков и меньший по размеру жк-экран. Более того, для данной платформы данное ГУ было представлено в двух видах: Amundsen (RNS 310) и Amundsen (RNS 315).

Amundsen (RNS 310)

Данное головное устройство имело цветной сенсорный экран, поддержку навигационного программного обеспечения, CD, SD. Bluetoth в данной модели отсутствовал , но была возможность его установить дополнительно. Навигация в данному ГУ работала с диска, а карты поддерживались далеко не все и с большими косяками, что сильно ограничивало его функционал. Также в данном ГУ не было разъема для камеры заднего вида, что делало невозможным ее доустановку.

Руководство по эксплуатации Amundsen (RNS 310) старого образца


Характеристики Amundsen старого образца (RNS 310)
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 5 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Нет (возможно дооснащение)

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

Amundsen (RNS 315)

По сравнению с Amundsen (RNS 310), Amundsen (RNS 315) имеет возможность загружать карты прямо в память самого ГУ, что избавляет от необходимости использовать для этих целей компакт-диск с навигацией. Также Amundsen имеет встроенный модель bluetooth и дает возможность подключить камеру заднего вида к ГУ. Внешне, Amundsen никак не отличается от Amundsen, другое дело, что производитель другой и картографические сервисы другие.

Руководство по эксплуатации Amundsen (RNS315) старого образца

Skoda_5J0051230C-amundsen _1.jpgSkoda_5J0051230C-amundsen .jpg

Характеристики Amundsen старого образца (RNS 315)
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 5 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

4.2. Amundsen для платформы MQB/PQ26 (1 поколение — MIB 1)

Первое поколение Amundsen для платформ MQB/PQ26 от первого поколения Bolero для той же платформы отличалось наличием кнопки NAV, поддержкой навигации и возможностью подключения камеры заднего вида во всех своих модификациях.

Руководство по эксплуатации Amundsen первого поколения (MIB1)


Характеристики Amundsen MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный дисплей 5.8 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

4.3. Amundsen для платформы MQB/PQ26 (2 поколение — MIB 2)

Второе поколение Amundsen платформы MQB/PQ26 получило поддержку SmartLink, больший экран с другим разрешением, улучшенное звучание. Также инженеры Skoda приняли решение отказаться от поддержки CD.

Руководство по эксплуатации Amundsen второго поколения (MIB2)


Характеристики Amundsen MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)

Экран​

Цветной сенсорный дисплей 6.5 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

4.4. Amundsen для платформы MQB/PQ26 (3 поколение — MIB 2.5)

В третьем поколении Amundsen (или MIB 2.5) инженеры Skoda полностью видоизменили внешний вид головного устройства. Теперь вместо боковых физических кнопок, появилась одна большая сенсорная глянцевая стеклянная панель. Экран стал намного больше и четче. Панель имеет антибликовое покрытие и защищена стеклом Gorilla Glass. Также претерпела изменения графика, которая стала более «шустрая», был улучшен звук, добавлена возможность просмотра изображений, а также сенсоры приближения на дисплее.
Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.


Характеристики Amundsen MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

5. Columbus

Columbus — это самое многофункциональное головное устройство, устанавливаемое на автомобили марки Skoda. Данное ГУ поддерживает множество функций, такие как радио, MP3, Bluetooth, навигация, просмотр фото, видео, возможность организации мобильно точки доступа и многое другое. Далее я расскажу какие Columbus в какие модели устанавливались и устанавливаются по сей день.

5.1. Columbus старого образца (платформы PQ25/PQ35/PQ46)

Первый Columbus устанавливался на автомобили платформ PQ25/PQ35/PQ46. Имел большой 6.5 дюймовых сенсорный экран с LED подсветкой, поддержку навигации, воспроизведения видео, а также внутреннюю память, которая позволяла закачивать карты и навигационные обновления прямо внутрь головного устройства.

Руководство по эксплуатации Columbus старого образца


Характеристики Columbus старого образца
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

40 Гб

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

5.2. Columbus для платформы MQB (1 поколение — MIB 1)

Columbus первого поколения (MIB1) по сравнению с Columbus старого образца получил больший по размеру 8 дюймовый экран, а также устройство было разделено на два блока — передняя панель-дисплей и само головное устройство для установки в перчаточном ящике.

Руководство по эксплуатации Columbus первого поколения (MIB1)

Navigation Columbus_mqb_1_1.jpgNavigation Columbus_mqb_1.jpg

Характеристики Columbus MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

40 Гб

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

5.3. Columbus для платформы MQB/PQ26 (2 поколение — MIB 2)

Columbus второго поколения (MIB2) по сравнению с Columbus первого поколения приобрел в своем арсенале немного функций, таких как SmartLink, меню GreenDrive, несущественные интерфейсные изменения. Также звук стал чище, увеличилось быстродействие.

Руководство по эксплуатации Columbus второго поколения (MIB2)

Navigation Columbus_mqb_1_2.jpg

Характеристики Columbus MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 1024х600

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

64 Гб

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

5.4. Columbus для платформы MQB/PQ26 (3 поколение — MIB 2.5)

Columbus третьего поколения (или MIB 2.5) получил полностью сенсорную лицевую панель. В Skoda решили отказаться от физических кнопок. Экран также изменился в размерах и стал по размеру 9.2 дюйма с разрешением 1280 x 640. Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.

skoda_karoq_columbus_2.5.jpgNavigation Columbus_mqb_2.jpgNavigation Columbus_mqb_2_1.jpg

Характеристики Columbus MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей 9.2 дюйма разрешением 1280х640

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

64 Гб

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

§

Справочная информация о головных устройствах Шкода
Модели, поколения, характеристики, документация


В данной статье я постараюсь рассказать подробно о всех штатных головных устройствах, которые ставились и ставятся на автомобили Skoda. Данная статья-справочник будет постоянно обновляться, поэтому если заметите какую-то ошибку или несоответствие — пишите в комментариях, обязательно поправим. К большому сожалению подробной информации на эту тему в интернете практически нет. Поэтому все материалы были добыты с большим трудом. Соответственно огромная просьба, при копировании данной статьи или ее частей указывайте ее источник.

Основная информация

Безусловно инженеры Skoda позаимствовали техническое обеспечение и интерфейс у головной компании Volkswagen, тем самым в качестве начинки и программного обеспечения, штатные головные устройства Skoda не сильно отличаются от ГУ Audi, Volkswagen, Seat и Porsche. Отличия идут в основном в интерфейсном плане и некоторых дизайнерских моментах, а также в производителях самих ГУ. Отличия в техническом обеспечении также имеются, но незначительные. О них мы обязательно поговорим чуть позже.

С 1991 года по нынешний день автомобили марки Skoda комплектуются такими головными устройствами, как Blues, Swing, Bolero, Amundsen и Columbus. Данные ГУ различаются как своим функционалом, размерами, так и дизайном. Далее разберем каждое из головных устройств Skoda более подробно и расскажем какие ГУ в какие модели (платформы) устанавливались.

1. Blues

Головные устройства Blues — ГУ начального уровня, которые представляют собой простую аудиосистему с достаточно ограниченным набором функции. В настоящее время Blues практически утратил свою актуальность и увидеть его в автомобилях хоть и можно, но крайне редко.

1.1. Blues старого образца (платформы PQ35/PQ25)

Blues старого образца устанавливался в автомобили платформ PQ35/PQ25, имел небольшой ч.б. дисплей для вывода информации, поддержку радио, CD/MP3, а также удобную полочку для документов.

Руководство по эксплуатации Blues старого образца (PQ25)
Руководство по эксплуатации Blues старого образца (PQ35)


Характеристики Blues старого образца
(платформа PQ35/PQ25):

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Octavia Tour A4 (1U)
Skoda Octavia A5 (1Z)
Skoda Yeti (5L)

Экран​

ЧБ дисплей

Радио​

FM, AM

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ35/PQ25

Поддержка Bluetooth​

Нет​

Поддержка карт памяти​

Нет​

Поддержка парктроников​

Нет​

Управление системами авто​

Нет​

Поддержка вывода климатической информации​

Нет​

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Нет​

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

1.2. Blues для платформы MQB (1 Поколение — MIB 1)

Blues первого поколения практически ничем не отличается от Swing первого поколения, кроме отсутствия поддержки CD/MP3 и SD-картридера. Начиная с платформы MQB, все головные устройства перетерпели некоторые изменения, как в дизайне, так и в функционале. Эти устройства, по аналогии с автомобилями, теперь строятся на модульной инфотейнмент платформе MIB. Также появилась клавиша CAR, c помощью которой можно перейти в меню управления параметрами и системами авто

Руководство по эксплуатации Blues для платформы MQB


Характеристики Blues первого поколения
для платформы MQB

Устанавливался на​

Skoda Octavia A7 (5E)

Экран​

Монохромный матовый TFT дисплей разрешением 310 x 70

Радио​

FM, AM

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Нет​

Платформа​

MQB

Поддержка Bluetooth​

Нет​

Поддержка карт памяти​

Нет​

Поддержка парктроников​

Нет​

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Нет​

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Нет​

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

1.3. Blues для платформ PQ25/PQ26

Blues второго поколения устанавливается на авто платформы PQ25/PQ26 и имеет измененный внешний вид, поддержку карт памяти SD, а также входы AUX и USB.

Руководство по эксплуатации Blues для платформ PQ25/PQ26


Характеристики Blues второго поколения
для платформы PQ25/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)

Экран​

Монохромный глянцевый мини дисплей

Радио​

FM, AM

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ26

Поддержка Bluetooth​

Нет​

Поддержка карт памяти​

Есть

Поддержка парктроников​

Нет​

Управление системами авто​

Нет​

Поддержка вывода климатической информации​

Нет​

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2. Swing

Не смотря на то, что начальным ГУ на Шкодах долгое время был Blues, сейчас оно уже не устанавливается, и базовым стал Swing. Данное ГУ имеет достаточно ограниченный функционал, в который обычно входят:

  • FM/АМ радио
  • Проигрыватель CD/MP3 (в некоторых моделях)
  • Визуализация ассистента парковки
  • Bluetooth (в некоторых моделях)
  • Поддержка USB, AUX (в некоторых моделях)
  • Поддержка камеры заднего вида (в последних модификациях MIB 2/2.5)

Обычно Swing устанавливается в автомобилях в минимальной или средне-минимальной комплектациях. Головные устройства Swing имеют несколько поколений:

2.1. Swing старого образца (платформы PQ25/PQ35/PQ46)

Данное ГУ не позволяет подключить такие функции как камеру заднего вида, вывод информационной информации на экран, нет возможности навигации, просмотра фото и видео. Хотя звуковой процессор на этом устройстве стоит довольно приличный, и звук в автомобилях с этим ГУ будет гораздо лучше чем у большинства универсальных 1DIN магнитол.

Руководство по эксплуатации Swing для платформ PQ25/PQ35/PQ46


Характеристики Swing старого образца
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Монохромный матовый дисплей с разрешением 302 x 45 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ35/PQ25

Поддержка Bluetooth​

Нет, но возможно дооснащение

Поддержка карт памяти​

Нет​

Поддержка парктроников​

Есть

Управление системами авто​

Нет​

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть (но не во всех версиях, возможно дооснащение)

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2.2. Swing для платформы MQB/PQ26 (1 поколение — MIB 1)

Начиная с платформы MQB Swing перетерпел некоторые изменения, как в дизайне, так и в функционале. Эти устройства, по аналогии с автомобилями, теперь строятся на модульной инфотейнмент платформе MIB. Появилась поддержка новой платформы MQB и SD-картридер. Также появилась клавиша CAR, c помощью которой можно перейти в меню управления параметрами и системами авто.

Руководство по эксплуатации Swing для платформы MQB (1 поколение — MIB 1)


Характеристики Swing MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Монохромный матовый TFT дисплей
с разрешением 310 x 70 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Наличие функции зависит от модификации устройства

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2.2. Swing для платформы MQB/PQ26 (2 поколение — MIB 2)

Во втором поколении Swing для новых авто помимо платформы MQB появилась поддержка платформы PQ26. Также из нововведений — это цветной сенсорный экран, возможность подключить камеру заднего вида (в некоторых моделях). Правда без нюансов не обошлось — от поддержки CD привода решили отказаться — зато экран стал больше.

Руководство по эксплуатации Swing для платформы MQB (2 поколение — MIB 2)


Характеристики Swing MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный матовый дисплей с разрешением 400 x 240 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Наличие функции зависит от модификации устройства

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

2.3. Swing для платформы MQB/PQ26 (3 поколение — MIB 2.5)

Третье поколение (или, как его называют поколение 2.5) Swing по сравнению с предыдущим поколением получила больший дисплей и иное оформление передней панели — с большим количеством чёрного глянца. Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.

Руководство по эксплуатации Swing для платформы MQB (3 поколение — MIB 2.5)


Характеристики Swing MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей с разрешением 400 x 240 пикселей

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Наличие функции зависит от модификации устройства

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3. Bolero

Следующее головное устройство, которое является более функциональным чем Swing, называется Bolero. Оно также имеет несколько поколений и ставится также на все автомобили Skoda, в зависимости от выбранной комплектации. Bolero является одним из самых часто устанавливаемых головных устройств.

3.1. Bolero старого образца (платформы PQ25/PQ35/PQ46)

Головное устройство Bolero старого образца устанавливалось на автомобили Skoda платформы PQ25/PQ35/PQ46. Данное ГУ имело большой сенсорный цветной экран, возможность подключения камеры заднего вида, поддержку SD, MP3, AUX и большее количество функций, в отличие от Swing старого образца.

Руководство по эксплуатации Bolero старого образца


Характеристики Bolero старого образца
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 6.5 дюймов 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3.2. Bolero для платформы MQB/PQ26 (1 поколение — MIB 1)

Начиная с моделей платформы MQB, Bolero немного видоизменилось и приобрело новый функционал, среди которого возможность подключение усилителя и динамиков Canton, а также появилась кнопка Voice — для перехода в режим голосового управления и кнопка Sound — для перехода в меню настройки звука.

Также данное ГУ — первое в линейке, которое не является монолитным устройством, а состоит из экрана и самого головного устройства, которое устанавливается в перчаточный ящик, в соответствующее посадочное место.

Руководство по эксплуатации Bolero первого поколения (MIB1)


Характеристики Bolero MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный дисплей 5.8 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Наличие функции зависит от модификации устройства

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3.3. Bolero для платформы MQB/PQ26 (2 поколение — MIB 2)

Второе поколение Bolero (или MIB2) может похвастаться улучшенным размером и разрешением экрана (6.5; 800х480), звук стал лучше и чище, появилась возможность активировать MirrorLink.

Руководство по эксплуатации Bolero второго поколения (MIB2)


Характеристики Bolero MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)

Экран​

Цветной сенсорный дисплей 6.5 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

3.4. Bolero для платформы MQB/PQ26 (3 поколение — MIB 2.5)

В третьем поколении Bolero (также называется mib 2.5), инженеры Skoda полностью переработали внешний вид. Теперь вместо боковых физических кнопок, появилась одна большая сенсорная глянцевая стеклянная панель. Экран стал намного больше и четче. Панель имеет антибликовое покрытие и защищена стеклом Gorilla Glass. Также ГУ было лишено CD привода и претерпело изменение графики, которая стала более «шустрой», был улучшен звук, добавлена поддержка Apple Carplay, просмотр изображений, а также сенсоры приближения на дисплее. Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.


Характеристики Bolero MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей 8.0 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Нет​

Поддержка видео​

Нет​

4. Amundsen

Amundsen — это название головных устройств, которые являются следующие по классу в линейке ГУ Skoda. Amundsen по функционалу это то же Bolero, только с поддержкой навигации и возможностью подключения камеры заднего вида в устройствах старого образца..

4.1. Amundsen старого образца (платформы PQ25/PQ35/PQ46)

Старая платформа PQ25/PQ35/PQ46 могла похвастаться ГУ Amundsen с цветным дисплеем, поддержкой CD, SD, bluetooth (чего в Bolero для этой платформы не было). Есть и подводные камни, такие как отсутствие CD чейнджера на несколько дисков и меньший по размеру жк-экран. Более того, для данной платформы данное ГУ было представлено в двух видах: Amundsen (RNS 310) и Amundsen (RNS 315).

Amundsen (RNS 310)

Данное головное устройство имело цветной сенсорный экран, поддержку навигационного программного обеспечения, CD, SD. Bluetoth в данной модели отсутствовал , но была возможность его установить дополнительно. Навигация в данному ГУ работала с диска, а карты поддерживались далеко не все и с большими косяками, что сильно ограничивало его функционал. Также в данном ГУ не было разъема для камеры заднего вида, что делало невозможным ее доустановку.

Руководство по эксплуатации Amundsen (RNS 310) старого образца


Характеристики Amundsen старого образца (RNS 310)
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 5 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Нет (возможно дооснащение)

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Нет​

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

Amundsen (RNS 315)

По сравнению с Amundsen (RNS 310), Amundsen (RNS 315) имеет возможность загружать карты прямо в память самого ГУ, что избавляет от необходимости использовать для этих целей компакт-диск с навигацией. Также Amundsen имеет встроенный модель bluetooth и дает возможность подключить камеру заднего вида к ГУ. Внешне, Amundsen никак не отличается от Amundsen, другое дело, что производитель другой и картографические сервисы другие.

Руководство по эксплуатации Amundsen (RNS315) старого образца

Skoda_5J0051230C-amundsen _1.jpgSkoda_5J0051230C-amundsen .jpg

Характеристики Amundsen старого образца (RNS 315)
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 5 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Наличие функции зависит от модификации устройства

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

4.2. Amundsen для платформы MQB/PQ26 (1 поколение — MIB 1)

Первое поколение Amundsen для платформ MQB/PQ26 от первого поколения Bolero для той же платформы отличалось наличием кнопки NAV, поддержкой навигации и возможностью подключения камеры заднего вида во всех своих модификациях.

Руководство по эксплуатации Amundsen первого поколения (MIB1)


Характеристики Amundsen MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный дисплей 5.8 дюймов разрешением 400×240

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

4.3. Amundsen для платформы MQB/PQ26 (2 поколение — MIB 2)

Второе поколение Amundsen платформы MQB/PQ26 получило поддержку SmartLink, больший экран с другим разрешением, улучшенное звучание. Также инженеры Skoda приняли решение отказаться от поддержки CD.

Руководство по эксплуатации Amundsen второго поколения (MIB2)


Характеристики Amundsen MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)

Экран​

Цветной сенсорный дисплей 6.5 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

4.4. Amundsen для платформы MQB/PQ26 (3 поколение — MIB 2.5)

В третьем поколении Amundsen (или MIB 2.5) инженеры Skoda полностью видоизменили внешний вид головного устройства. Теперь вместо боковых физических кнопок, появилась одна большая сенсорная глянцевая стеклянная панель. Экран стал намного больше и четче. Панель имеет антибликовое покрытие и защищена стеклом Gorilla Glass. Также претерпела изменения графика, которая стала более «шустрая», был улучшен звук, добавлена возможность просмотра изображений, а также сенсоры приближения на дисплее.
Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.


Характеристики Amundsen MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Нет​

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Нет​

5. Columbus

Columbus — это самое многофункциональное головное устройство, устанавливаемое на автомобили марки Skoda. Данное ГУ поддерживает множество функций, такие как радио, MP3, Bluetooth, навигация, просмотр фото, видео, возможность организации мобильно точки доступа и многое другое. Далее я расскажу какие Columbus в какие модели устанавливались и устанавливаются по сей день.

5.1. Columbus старого образца (платформы PQ25/PQ35/PQ46)

Первый Columbus устанавливался на автомобили платформ PQ25/PQ35/PQ46. Имел большой 6.5 дюймовых сенсорный экран с LED подсветкой, поддержку навигации, воспроизведения видео, а также внутреннюю память, которая позволяла закачивать карты и навигационные обновления прямо внутрь головного устройства.

Руководство по эксплуатации Columbus старого образца


Характеристики Columbus старого образца
для платформ PQ25/PQ35/PQ46

Устанавливался на​

Skoda Fabia 2 (5J)
Skoda Roomster (5J)
Skoda Praktik (5J)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A5 (1Z)
Skoda Superb II (3T)
Skoda Yeti (5L)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

40 Гб

Платформа​

PQ25/PQ35/PQ46

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

5.2. Columbus для платформы MQB (1 поколение — MIB 1)

Columbus первого поколения (MIB1) по сравнению с Columbus старого образца получил больший по размеру 8 дюймовый экран, а также устройство было разделено на два блока — передняя панель-дисплей и само головное устройство для установки в перчаточном ящике.

Руководство по эксплуатации Columbus первого поколения (MIB1)

Navigation Columbus_mqb_1_1.jpgNavigation Columbus_mqb_1.jpg

Характеристики Columbus MIB 1
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 800х480

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

40 Гб

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

5.3. Columbus для платформы MQB/PQ26 (2 поколение — MIB 2)

Columbus второго поколения (MIB2) по сравнению с Columbus первого поколения приобрел в своем арсенале немного функций, таких как SmartLink, меню GreenDrive, несущественные интерфейсные изменения. Также звук стал чище, увеличилось быстродействие.

Руководство по эксплуатации Columbus второго поколения (MIB2)

Navigation Columbus_mqb_1_2.jpg

Характеристики Columbus MIB 2
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)

Экран​

Цветной сенсорный дисплей 8 дюймов разрешением 1024х600

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

64 Гб

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

5.4. Columbus для платформы MQB/PQ26 (3 поколение — MIB 2.5)

Columbus третьего поколения (или MIB 2.5) получил полностью сенсорную лицевую панель. В Skoda решили отказаться от физических кнопок. Экран также изменился в размерах и стал по размеру 9.2 дюйма с разрешением 1280 x 640. Так же появилась версия в прямоугольном корпусе — для кроссоверов Skoda Kodiaq и Skoda Karoq.

skoda_karoq_columbus_2.5.jpgNavigation Columbus_mqb_2.jpgNavigation Columbus_mqb_2_1.jpg

Характеристики Columbus MIB 2.5
для платформ MQB/PQ26

Устанавливался на​

Skoda Fabia III (NJ)
Skoda Rapid (NH)
Skoda Rapid Spaceback (NH)
Skoda Octavia A7 (5E)
Skoda Superb III (3V)
Skoda Karoq (NU)
Skoda Kodiaq (NS)

Экран​

Цветной сенсорный дисплей 9.2 дюйма разрешением 1280х640

Радио​

FM, AM а также прием TP и RDS, встроенный тюнер DAB
(цифровое радио) — в зависимости от рынка и комплектации

Поддержка CD​

Есть

Поддержка МР3 и WMA (с тэгами ID3)​

Есть

Встроенная память​

64 Гб

Платформа​

MQB/PQ26

Поддержка Bluetooth​

Есть

Поддержка карт памяти​

Есть

Поддержка парктроников​

Есть

Управление системами авто​

Есть

Поддержка вывода климатической информации​

Есть

Поддержка камеры​

Есть

Поддержка USB/AUX​

Есть

Поддержка навигации​

Есть

Поддержка видео​

Есть

Доработка заводского болеро навителом

Установленную на заводе Шкода магнитолу Болеро можно доукомплектовать собственным навигатором. Для любителей самостоятельного апгрейда все необходимое можно найти в интернет магазине в виде комплекта, в который входят:

  • Подробная инструкция со схемами и фотографиями примеров монтажа.
  • Дополнительная плата для Болеро.
  • Планка крепления.
  • Кабель и приемник GPS.
  • Карта памяти, провода и шлейф.

Для установки потребуется демонтаж магнитолы с автомобиля. При наличии определенных навыков комплектацию можно произвести самостоятельно или обратиться в сервисный центр.

Skoda Octavia 1.6 6AT
Skoda Octavia 1.6 6AT

После процедуры сборки до установки на автомобиль следует проверить работоспособность, провести настройку интерфейса с переводом его на русскоязычную версию и установить необходимые карты навигации. Во время работы навигатора звуковое сопровождение будет выводиться на передние динамики с приглушением играющей в это время музыки CD или FM приемника.

Установка доработанного Болеро производится в обратной последовательности. Особое внимание уделяется полярности подключения электропитания и проводки акустических динамиков.

Магнитола Болеро (Bolero) Шкода
Магнитола Болеро (Bolero) Шкода

Шкода актавиа а7 и йети, комплектация

Магнитола Болеро для Шкода Октавия А7 и Йети 2021 года выпуска – многофункциональное устройство, включающее в себя самые передовые технологии компьютерной и аудио техники. Многие пользователи высоко оценили ее 8 дюймовый сенсорный экран повышенной четкости с автоматической регулировкой яркости в зависимости от освещения.

Skoda: Octavia A5, Yeti
Skoda: Octavia A5, Yeti

Штатная магнитола «СуперБ» А7 и Йети включает в себя:

  • Радио тюнер, вывод иконок с символикой радиостанций на экран. Уверенно и качественно принимающий FM и AM диапазоны, а также цифровые радиочастоты
  • Возможность воспроизведения файлов через Bluetooth и CD плееры.
  • Вход Media In для подключения гаджетов Apple с функцией вывода на экран аудио и видео информации.
  • Совместимость с телефоном владельца через Bluetooth, что позволяет осуществлять вызов или прием звонков с помощью клавиш на сенсорном экране.
  • Вывод системы навигации с телефона на монитор устройства.
  • Совместимость с бортовым компьютером автомобиля и выводом значений остатка топлива, величины расхода на 100 км, температуры системы охлаждения, открытия дверей и обдува салона.

Новые штатные системы Болеро «суперБ» устанавливаются на заводе только в комплектацию Актавиа А7 и Йети повышенной комфортности или предлагаются в качестве замены имеющейся магнитолы как дополнительная опция на другие комплектации Шкода.

Skoda Superb
Skoda Superb

Оставьте комментарий

Войти
